(Aa9)ベンツW201・W124・W126などの旧車オートアンテナ・コントロール回路(AType air+)お悩み解決！

Name: (Aa9)ベンツW201・W124・W126などの旧車オートアンテナ・コントロール回路(AType air+)お悩み解決！
Price: 14800 JPY
Availability: InStock

Mercedes-Benz

送料無料

14,800円

購入手続きへ

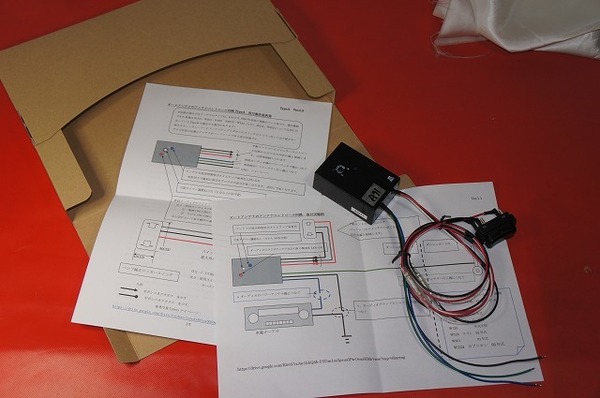

ネオクラシックベンツを愛する方へ私もネオクラシックベンツを愛する者の一人として、 W124/W201 を維持する上で純正オーディオから汎用オーディオにバージョンアップしたときに困った経験から、アンテナコントロール回路を作りました。皆さんもお困りのことと思いみなさんと共有できたらと出品しております。 ☆別途出品しております TypeA をすでに 100 個以上購入いただき皆さんに喜んでいただいてきました。アンテナのコントロール用スイッチはベンツ純正スイッチを使い取り付け後はスッキリ収まりますが。スイッチ取り付け穴加工をお乗りのお車の①オートマセレクタパネルまたは②ダッシュボードエアコン吹き出し付近にする必要が有りました。特に 30 年前後前に生産された木製パネルはクリア塗装もひび割れやすくリスキーな加工作業が必要なのが問題でした。特にその当時の S クラスや SL クラスでは加工を躊躇する方も多く、ワイヤレス化の希望がありましたので AType の今まで通りのアンテナ上下をコントロールできる動作をワイヤレスリモコンで行えるユニットを作りました。名付けて AType air+ としました。取付は新設オーディオからの接続線に本ユニットからの配線４本をつなぎ込み本ユニットをダッシュボードの新設オーディオの奥に置くだけです。配線のギボシ端子取付ができる方なら DIY で作業できると思います。本製品付属のワイヤレスリモコンは 2 種類 ① イグニッションキーに取り付けできる小型のもの、 ② 大型のものを付属させていただきました。【製品概要】新設カーステレオのチューナーオンでオートアンテナが伸びきってしまいます。立体駐車場の車庫出しの時や狭い路地などでの対向車とのすれ違いの時など軒先や木立などにアンテナを引っ掛けることがあり困ります。ベンツＷ 201 ・ W126,W124 などオートパワーアンテナ装着車の純正オーディオから汎用オーディオにバージョンアップしたとき純正ヘッドユニットからのバージョンアップにおいて一番の問題点です。よって純正ヘッドユニットの CQ-LQ1051 などはヘッドユニットスイッチ ON でアンテナが少しだけ伸びて後はドライバーが任意に伸ばしたり縮めたりのスイッチ操作をするようになっています。【問題解決】ドライバーがアンテナを任意に伸ばしたり縮めたりのスイッチ操作をする動作を再現するためオートアンテナコントロールユニットを自作しました。【新設オーディオでオートアンテナコントロールユニットを使用したときの動作】 (1) イグニッション ON しチューナー ON でアンテナが少し出ます。 ( 出る量はコントロールユニットの可変タイマー調整ねじを細いマイナスドライバーで簡単に可変できます。 ) これでも FM 電波をある程度ひろえます。リモコンスイッチの IN と OUT のスイッチをを押すと好きな長さにアンテナをコントロールできます。 (2) チューナー ON の間 ( ラジオを聴いているとき ) はアンテナの長さ調節はリモコンスイッチの IN と OUT の方向へ任意の長さにスイッチでコントロールできます。） (3) ラジオを聴いているところからチューナー OFF する ( つまり CD に切り替えたり・シャットオフ ) するとオートアンテナは格納状態に戻ります。オートアンテナ A Type air+ 製品写真 https://drive.google.com/drive/folders/1q7A8QXMbR6ZWMV7zYkxvVqsGburtiiNt をよければ見てください。 ★ A Type air+CARTUNE に動画をアップしました。 https://cartune.me/notes/jRfLTVwd1T ★参考に次の A Type スイッチ式の動画を youtube に動画をアップしておりましたが同じ動きです。 https://youtu.be/8R5hpYJl2bE ★出品商品は【写真 1 】に写っているものです。他の写真は説明用に載せました。 ★基本的に本回路は私のハンドメイドです。すべて製作後動作チェックと外観検査をし、納得したもののみ出品しております。 ★ハンドメイドのため制作がなかなか追いつきませんが継続して出品するつもりですのでよろしくお願いいたします。 ★交換に関してご自分で DIY で交換できるよう、説明書と取り付け実態図を同封しております。 ★宅急便コンパクトにて送料無料です。 ★取り付け実績は W116 、 W126,W201,W124, Ｗ 463-300GE 、 AMG-C36 ほか多数です。 ★ただし本回路が適合するアンテナのタイプは、おおよそ 1990 年前後の登録のベンツ車です。詳細については下記【適合確認について】を読んでください。また適合確認を読んで純正で同じ動作をするアンテナならベンツ社以外でも本回路を使えると思います。手順・注意点など下記しておりますので是非参考になさってください。 ★落札いただいた方には、うまくいくまでメールにてサポートいたしますのでご安心ください。取引評価欄の出品での評価を御覧いただきましたら安心して落札いただけると思います。【製品詳細説明】ワイヤレスリモコンには IN と OUT の 2 つのボタンスイッチがあり IN を押すとアンテナが縮み OUT を押すとアンテナが伸びます。接続説明書と取付実態図をお付けします。またうまくいくまでメールでサポート致します。ユニットの大きさはＷｘＤｘＨ =70 ｘ 125 ｘ 40 ｍｍタカチ電機工業の SW-125B 使用。車体オーディオとの接続線 4 本 ① オーディオからのオートアンテナコード ( 青色が多いです） ② 車体オートアンテナからのコード ③ グランド線 ④ ACC 電源線写真をマイドライブに入れました。 Atype air+ 説明書と回路取付け実態図 https://drive.google.com/drive/folders/1q7A8QXMbR6ZWMV7zYkxvVqsGburtiiNt にアップしました。本ユニットを落札された方は、オーディオからのオートアンテナコード ( 青色が多いです）と車体オートアンテナからのコード ( 私の 190E は黒でした ) とグランド線 ( 茶色 ) と ACC( 赤色線 ) に接続するだけです。またコントロールワイヤレスリモコンは①つはダッシュボードにでも保管してください。またリモコン本体にもう一つの小型のものはイグニッションキーにでも取り付けてください。【適合確認について】ベンツ車の純正オートアンテナは大きく分けて 3 種類あると認識しています。本回路が適合するアンテナのタイプは、おおよそ 1990 年前後の登録のベンツ車です。添付写真 2 枚目のアンテナ回路適合説明図を見ていただいたらイメージが湧くと思います。 https://drive.google.com/file/d/16HyVgL5Tsa_mB5xfcJercFlTKYKQKfRS/view?usp=sharing 適合確認できた車種は W116 ・ W201 ・ W124 ・ W202 （ただし W124 、 W202 については別に出品している TypeB が適合する場合があります）純正カセットチューナーにアンテナアップとダウンのスイッチがそれぞれ１つづつ付いており純正オーデオで任意の位置にアンテナがコントロールできる車が対象です。これを便宜上 TypeA としました。ご自身のお車が TypeA ・ B どちらのタイプがついているかわからない時は、質問欄よりお問い合わせください。【最後に】同じオールドベンツ・フリークのみなさんと情報共有し共に大切に維持していきたいと思っております。

#mercedesbenz

出品日時：2025年2月21日 23:08

カテゴリ	車、バイク、自転車自動車カーナビ、カーAV カーオーディオ、スピーカー取り付けキット、ハーネス
ブランド	Mercedes-Benz
商品の状態	未使用
配送の方法	おてがる配送（ヤマト運輸）
発送までの日数	1〜2日で発送
発送元の地域	大阪府
商品ID	x1117222702 (Yahoo!オークションからの出品)
